Od powodzi do przemiennika – analiza techniczna i wdrożenie SR6DKL (część 3/3)

Trzecia ostatnia część cyklu domyka projekt SR6DKL i koncentruje się na warstwie technicznej systemu: konfiguracji przemiennika, parametrach pracy, wynikach testów terenowych oraz rzeczywistym pokryciu radiowym w regionie Kotlina Kłodzka. Jest to etap, w którym założenia projektowe zostały zweryfikowane w praktyce, a system zaczął funkcjonować jako realne narzędzie komunikacyjne.

Poprzednie części:

1: LINK

2: LINK

Od uruchomienia do weryfikacji w terenie

Przemiennik SR6DKL został uruchomiony jako analogowy system FM o jasno zdefiniowanych parametrach operacyjnych. Od początku zakładano, że kluczowym elementem projektu nie będzie samo uruchomienie, lecz praktyczna weryfikacja działania w zróżnicowanych warunkach propagacyjnych, wynikających z topografii regionu oraz specyfiki zabudowy.

Parametry techniczne i konfiguracja systemu

Przemiennik SR6DKL został uruchomiony jako analogowy system FM o następujących parametrach operacyjnych:

Znak wywoławczy: SR6DKL
QTH: Kłodzko
Lokalizacja: JO80IK (JO80IK06AO)
Współrzędne: 50.43941 N / 16.71253 E
Wysokość ASL: 345 m
Wysokość anteny AGL: 8,7 m (docelowo 12 m)
Moc wyjściowa: 15 W
Częstotliwość wejściowa: 431,8750 MHz
Częstotliwość wyjściowa: 439,4750 MHz (RU779)
CTCSS: 94,8 Hz (RX/TX)
Antena: BSO-UHF 400–500 MHz (2,15 dBi)
Przewód: H-100 (20 m, docelowo wymiana na CNT-400)
Złącza: typu N
Status: TEST
Operatorzy: SP6MLK, SP6MPT
Data uruchomienia pozwolenia: 16.02.2026
Ważność pozwolenia: do 10.02.2031

 Stacje uczestniczące w procesie budowy przemiennika SR6DKL:

Testy terenowe i rozwój instalacji antenowej

W czasie testów wielokrotnie zmieniano wysokość montażu anteny, co jednoznacznie potwierdziło jej wpływ na jakość łączności. Obecna wysokość okazała się niewystarczająca w kontekście zabudowy, dlatego docelowo przewidziano podniesienie anteny do 12 m AGL.

Równolegle zaplanowano modernizację toru antenowego poprzez zastosowanie przewodu CNT-400 oraz złączy typu N, co zostało wykonane i ograniczyło straty i poprawiło stabilność sygnału w paśmie UHF.

W testach porównawczych analizowano różne anteny. Stosowana prez pewien czas antena ½ lambda (2,15 dBi) stanowi punkt odniesienia, natomiast prowadzone są próby z antenami ¾ lambda (~5,5 dBi) oraz konstrukcjami typu Diamond X-30. W obserwacjach terenowych zauważono również, że anteny takie jak X-200 w określonych warunkach propagacyjnych potrafią osiągać lepsze wyniki niż X-300, co wynika bezpośrednio z ich charakterystyki promieniowania. Obecnie przemienik pracuje na antenie Tagra Dipol 2x ½ (7,65 dBi)

430 MHZ – 450 MHZ

Producent: TAGRA

Antena: Dipol 2 x ½ lambda

Zysk: 7,65 dBi

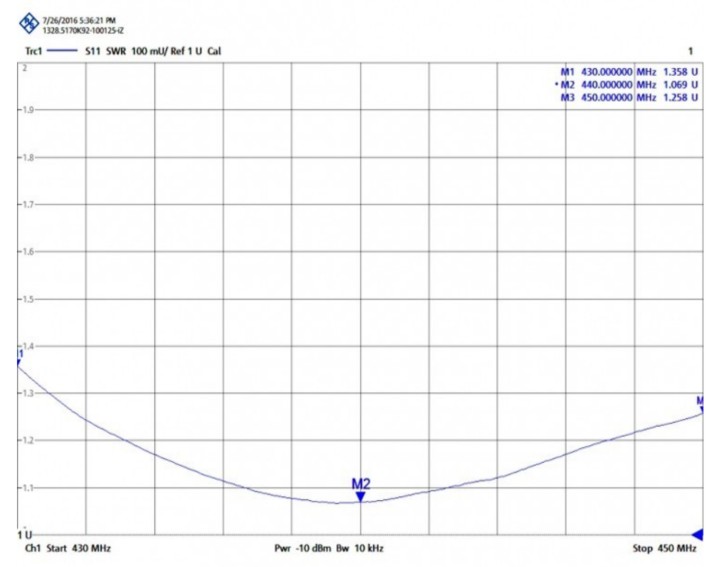

SWR: 432 MHz – 1,27:1

SWR: 440 MHz – 1,07: 1

Gniazdo: N

Długość: 270 cm

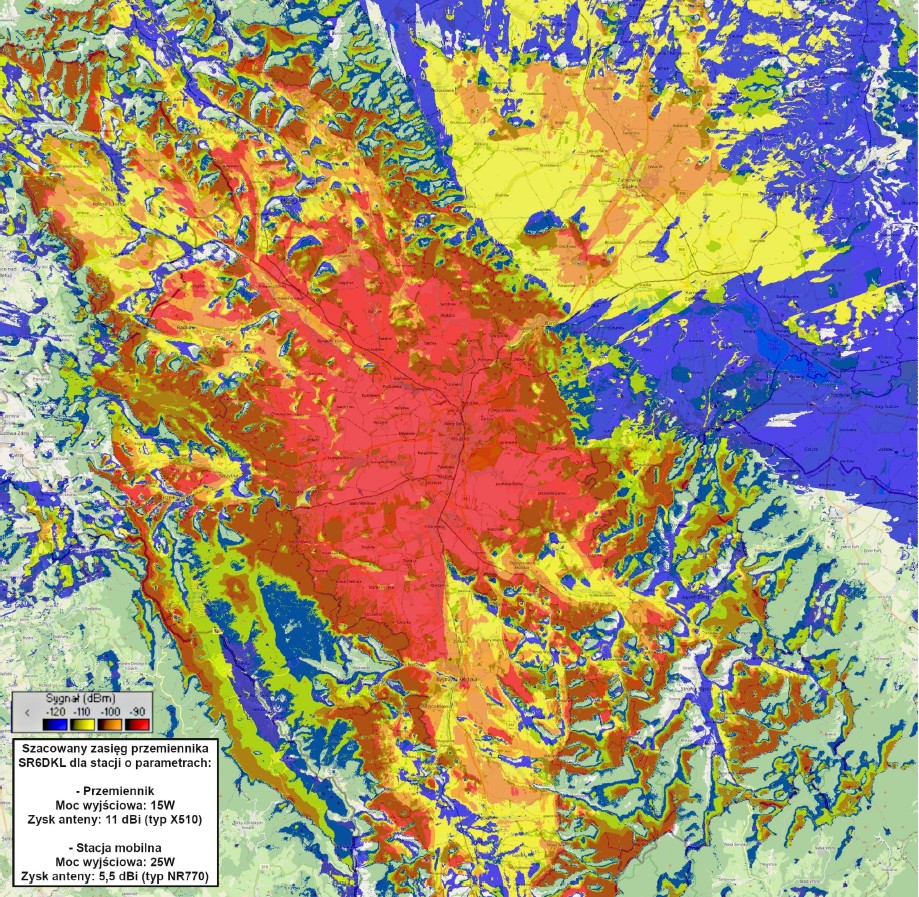

Wyniki testów i mapa pokrycia radiowego

Testy terenowe wykazały wyraźną zależność pomiędzy topografią a jakością łączności. W obszarze Kłodzka oraz najbliższych miejscowości uzyskiwano stabilne raporty Q5 przy dystansach od 1 do 8 km. W kolejnych kierunkach zasięg wzrastał do 15–20 km przy nadal dobrej czytelności sygnału.

W lokalizacjach górskich, takich jak Śnieżnik czy Rudawiec, uzyskiwano łączności na dystansach przekraczających 30–40 km, co potwierdziło kluczową rolę wysokości oraz widoczności optycznej w propagacji w paśmie 70 cm.

Łącznie wykonano pomiary w kilkudziesięciu lokalizacjach, obejmujących zarówno teren zabudowany, jak i górski. Szacunkowo system objął około 40% obszaru powiatu kłodzkiego w warunkach testowych, przy czym maksymalny zasięg pojedynczego łącza wyniósł około 40 km.

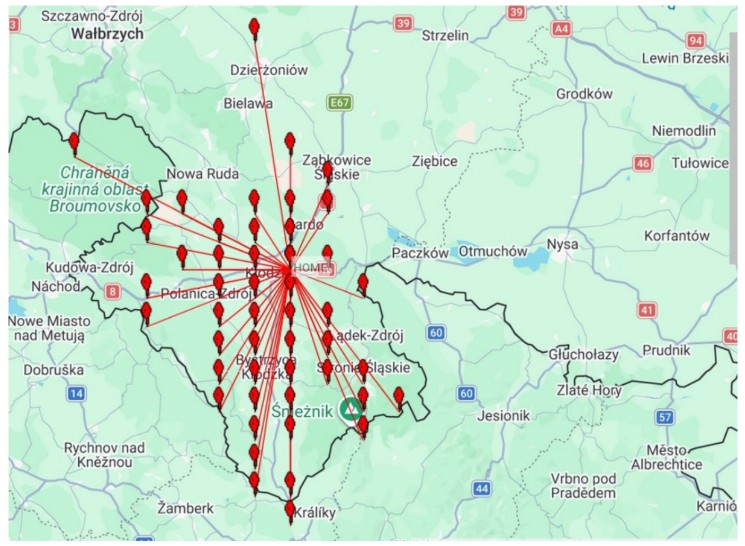

MAPA POKRYCIA RADIOWEGO PRZEMIENNIKA SR6DKL TESTY: stan na 05.06.2026 r.

Log testy SP6DKL stan na 05.06.2026 r.

Charakter systemu i znaczenie operacyjne

SR6DKL został od początku zaprojektowany jako element infrastruktury Kłodzkiej Amatorskiej Sieci Ratunkowej, a nie wyłącznie jako projekt eksperymentalny. Jego rolą jest zarówno wsparcie łączności kryzysowej, jak i umożliwienie prowadzenia analiz propagacyjnych oraz testów infrastruktury antenowej.

System funkcjonuje dzięki zaangażowaniu operatorów z regionu i spoza niego, tworząc rozproszoną strukturę testowo-operacyjną, której celem jest zwiększenie odporności komunikacyjnej w warunkach awaryjnych.

 Wnioski i dalszy rozwój

SR6DKL potwierdził, że nawet stosunkowo prosty przemiennik FM może znacząco poprawić jakość i zasięg łączności w regionie o wymagającej topografii, takim jak Kotlina Kłodzka. Kluczowe znaczenie mają trzy czynniki: wysokość anteny, jakość toru radiowego oraz lokalne ukształtowanie terenu.

Projekt pokazał również, że skuteczna infrastruktura radiowa wymaga podejścia iteracyjnego – opartego na testach, korektach i ciągłej optymalizacji parametrów.

Zakończenie fazy testowej SR6DKL nie oznacza zamknięcia projektu, lecz przejście do dalszego etapu rozwoju systemu. Zebrane dane stanowią podstawę do optymalizacji instalacji, rozbudowy infrastruktury oraz planowania kolejnych punktów w regionie, które mają docelowo zwiększyć ciągłość i niezawodność łączności w sytuacjach kryzysowych.
